    Регулировка клапана УМЗ-4216

       Регулировку теплового зазора, на клапанах, нужно производить на холодном (15-20°С) двигателе. Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) – 0,30–0,35 мм. Для всех остальных клапанов – 0,35–0,40 мм. Так утверждает производитель, но практика показывает, что можно ставить одинаково на всех особой разницы нет. Снимаем крышку головки блока цилиндров.

    Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди) до совмещения второй (по часовой стрелке) метки на шкиве-демпфере со штифтом крышки распределительных шестерен (поршень первого цилиндра должен быть в ВМТ такта сжатия – оба клапана закрыты). Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот.

    Установочная метка на шкиве-демпфере коленчатого вала:

    1 – штифт на крышке распределительных шестерен; 2 – метка на шкиве-демпфере для установки ВМТ.

    Набором щупов проверяем зазоры в приводе клапанов первого цилиндра. При необходимости, ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт.

    Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.



    Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.



    Вместо отвертки регулировочный винт можно удерживать ключом «на 11».



    Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т.е. 1–2–4–3 Устанавливаем крышку головки блока цилиндров, с прокладкой, обратно на место.

    Для добавления комментариев нужна регистриция

    gaz3307.ru

    Регулировка клапанов на двигателях автомобилей ГАЗ

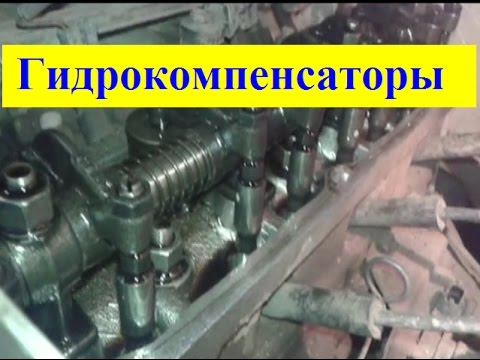

    Горьковский автомобильный завод успешно работает с 1932 года, и за это время создал немало легковых авто и грузовиков, некоторые модели машин стали легендами российской автомобильной промышленности. Двигатели этих автомобилей еще двадцать назад не имели гидравлических компенсаторов в газораспределительном механизме, и регулировка клапанов ГАЗ выполнялась вручную.

    Первые три десятилетия на Горьковском автозаводе разрабатывались собственные моторы, но на рубеже пятидесятых и шестидесятых годов прошлого столетия был построен завод по производству моторов в Заволжье, на котором до сих пор выпускаются двигатели и моторные детали для «газовских» машин. Чтобы двигатель ЗМЗ мог работать бесперебойно, он нуждается в техническом обслуживании, в том числе и в регулировке клапанов.

    Регулировка клапанов на автомобилях ГАЗ

    В регулировке клапанов нуждаются двигатели легковых автомобилей «Волга» ГАЗ 21, ГАЗ 24 (или 2410), ГАЗ 3110, а также грузовиков ГАЗ 53 и ГАЗ 3307. Если вовремя не регулировать клапана, они будут стучать, а при слишком больших или маленьких зазорах мотор не сможет работать стабильно и выдавать положенную мощность.

    В клапанах должны быть определенные зазоры, если зазоры слишком маленькие или их нет совсем:

    • клапана не будут герметично прилегать к седлам в головке блока (ГБЦ), в результате в цилиндрах не будет создаваться необходимого сжатия топливной смеси, мотор потеряет мощность;
    • от неплотного прилегания к седлам клапана прогорают.

    Если зазор слишком большой, в газораспределительном механизме возникает стук, клапана открываются в недостаточном объеме, и так же теряется мощность ДВС.

    На всех моторов ЗМЗ клапана регулируются с помощью регулировочных винтов, для того чтобы винты не раскручивались, сверху они фиксируются контргайками. В различных руководствах и инструкциях по эксплуатации указаны разные зазоры в клапанах, но считается, что они должны быть в пределах от 0,25 до 0,45 мм. Как регулировать зазоры, на горячем или холодном двигателе, давно ведутся споры, хотя во всех книжных руководствах рекомендуется регулировку клапанов на автомобилях ГАЗ делать на холодную.

    Порядок регулировки клапанов ГАЗ

    К двигателям Заволжского завода, которые нуждаются в регулировке клапанов, относятся ДВС ЗМЗ-402 (устанавливались на «Волгах») и ЗМЗ-53 (ЗМЗ-511) для грузовиков в различных модификациях. ЗМЗ-402 является четырехцилиндровым мотором, порядок работы цилиндров этого двигателя – 1-2-4-3. Двигатели типа ЗМЗ-53 – восьмицилиндровые, цилиндры работают в порядке 1-5-4-2-6-3-7-8.  Клапана на ДВС всегда регулируют, руководствуясь порядком работы, и стараются начинать регулировку с первого цилиндра, когда его поршень находится в верхней мертвой точке. Так как 8-ми и 4-х цилиндровые моторы имеет разную конструкцию, то и порядок регулировки клапанных зазоров у них разный. Ниже в статье мы рассмотрим, как выполнить регулировку для того и другого типа двигателя.

    Регулировка клапанов ГАЗ 402

    Мотор ЗМЗ-402 производится регулировка с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

    • распределительный вал, он вращается в пяти опорах блока цилиндров;
    • распредшестерня, передает движение от коленвала распределительному валу;
    • 8 толкателей, приводятся в движение кулачками распредвала;
    • 8 алюминиевых штанг;
    • ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
    • выпускные и впускные клапана, расположенные в головке блока цилиндров.

    Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

    • сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
    • затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
    • происходит рабочий ход;
    • последний этап в процессе – выпуск отработанных газов.

    Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

    Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

    • останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
    • открываем капот, снимаем корпус воздушного фильтра;
    • снимаем клапанную крышку, она держится на шести болтах;
    • прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
    • следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
    • регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем полоборота двигателя по часовой стрелке (метки должны находиться внизу)
    • регулируем оба клапана на втором цилиндре;
    • проворачиваем еще полоборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
    • делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

    Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

    Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

    • выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
    • делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

    В книгах рекомендуется регулировку проводить на холодную, регулировка клапанов на газели своими руками на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

    Регулировка клапанов ГАЗ 53

    Двигатель ЗМЗ-53 также имеет нижнее расположение распредвала и верхнее расположение клапанов, но у мотора две ГБЦ, две оси коромысел и 16 алюминиевых штанг. Регулировку клапанов можно произвести двумя способами:

    • по каждому цилиндру, проворачивая коленвал каждый раз на четверть оборота;
    • за два приема, выставляя ВМТ первого и шестого цилиндров.

    При регулировке клапанов за два оборота выставляем ВМТ 1-го цилиндра и регулируем зазоры выпускных клапанов цилиндров 1-2-4-5, впускных – цилиндров 1-3-7-8.  Далее делаем полный оборот коленвала (ВМТ 6-го цилиндра) и регулируем все остальные клапана.

    Согласно руководство по эксплуатации на двигателе ЗМЗ-53 также рекомендуется проводить регулировку зазоров клапанов на холодном ДВС. У «газоновского» двигателя штанги значительно короче, чем у ЗМЗ-402, поэтому при нагреве зазор уменьшается меньше. Тем не менее, все же лучше делать регулировку на хорошо прогретом моторе, в таком случае клапана точно не будут зажаты при достижении рабочей температуры ДВС. Зазоры следует выставлять 0,25 мм на всех клапанах.

    Регулировка клапанов ГАЗ 3307

    Двигатель ЗМЗ-511 (и другие его модификации) устанавливается на автомобиль ГАЗ 3307. Принципиально этот движок совершенно ничем не отличается от мотора ЗМЗ-53, поэтому регулировка клапанов ГАЗ 3307 производится точно так же, как и клапанов на автомобиле ГАЗ 53. Разница между моторами только в конструкции впускного коллектора, камерах сгорания ГБЦ и в некоторых элементах навесного оборудования.

    Нюансы при регулировке клапанов на автомобилях ГАЗ

    Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

    • изношены кулачки распредвала;
    • ось, на которой стоят коромысла, имеет выработку;
    • носики коромысел неравномерно сработались;
    • износились толкатели;
    • сработались сухари пружин.

    Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

    Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут убираться не клапан, а в чашку клапанной пружины. Этот дефект удастся устранить установкой новых сухарей.

    avtobrands.ru

    Регулировка клапанов двигателя Cummins на автомобиле «ГАЗель»: прислушиваемся к шумам, подготовительные операции, регулировка, сервис центр

    Приобретение автомобиля «ГАЗель-Бизнес» с двигателем Cummins ISF2.8 для ведения бизнеса рентабельно для транспортных компаний и перевозчиков, работающих индивидуально, поскольку для него требуется более дешевое дизельное топливо, а стоимость обслуживания и ремонта машины не столь и велика.

    Более того, «ГАЗели» привлекательны своей неприхотливостью и удобством эксплуатации, что особенно важно в российских условиях, когда к любой машине предъявляются повышенные требования, обусловленные климатом и зачастую не самым лучшим состоянием дорог.

    «Сердце», которым обладает «ГАЗель-Бизнес», достаточно мощное и крепкое, однако все же после обкатки нового автомобиля, как и после капитального ремонта, следует обращать внимание на клапаны и их регулировку.

    Водитель, который провел долгое время за рулем «ГАЗели», знает, что нельзя игнорировать:

    • шум в моторе,
    • падение мощности двигателя,
    • увеличение расхода топлива.

    Эти три аспекта являются основными в диагностике двигателя Cummins, по ним определяется, есть ли необходимость в регулировке клапанов.

    Затягивать с проведением этой процедуры нельзя ни в коем случае, поскольку все приобретенные с появлением «ГАЗели-Бизнес» преимущества могут быть утрачены.

    Знакомые с устройством двигателя автовладельцы знают, что, когда клапан открывается, он соприкасается с клапанным седлом на головке блока цилиндра. Если зазор не отрегулирован, такое соприкосновение будет сопровождаться стуком. Со временем седло не выдержит, и потребуется не только регулировка, но и ремонт самой головки блока цилиндра.

    Подготовка к регулировке клапанов на «ГАЗели»

    Как и раньше, регулировку клапанов можно производить самостоятельно. Конечно, изменения, которые затронули «ГАЗель-Бизнес», коснулись силового агрегата – он сменил горючее с бензина на дизельное топливо. Однако строение двигателя в своем базовом состоянии осталось прежним.

    Первоначальным этапом в регулировке клапанного механизма на «ГАЗели» является охлаждение двигателя. Для этого автомобилю необходимо постоять несколько часов. В это время лучше всего подготовить необходимый инструментарий.

    При проведении этой процедуры может понадобиться ключ для храповика, рожковый ключ, щуп для замеров зазоров, отвертка и моторное масло.

    Необходимость замены ГРМ возникает в следующих случаях: выход ремня из строя (порыв или износ) и выработка ресурса пробега.

    Основные принципы диагностики и ремонта двигателей Cummins ISBe не сильно отличаются от двигателей других моделей. В статье рассмотрены основные виды неисправностей, отчетливо проявляющиеся в процессе эксплуатации, а также способы их устранения.

    Подготовка завершена, капот открыт, и теперь нужно добраться до клапанной крышки. С этой целью ослабляется хомут и отсоединяются трубки сапуна и трубки высокого давления от форсунок.

    Следующим шагом станет отведение топливной рамы, для чего ослабляются гайки. Форсунки необходимо извлечь, предварительно сняв с них и со штуцеров фиксаторы. Все это позволяет снять крышку и осмотреть клапаны и их зазоры, которые и надо отрегулировать.

    При покупке «ГАЗели», как и при покупке любого другого автомобиля, к ней прилагается Руководство по эксплуатации двигателя. Не важно, будут регулировочные операции осуществляться самостоятельно или в сервисном центре, руководство необходимо, поскольку в нем указаны допустимые величины зазоров.

    Впускные клапаны, как правило, должны иметь зазор 0,2–0,25 мм, а выпускные – 0,5 мм. Впрочем, эти величины могут быть обозначены также и на двигателе.

    Вал генератора с помощью храпового ключа поворачивается по часовой стрелке. Таким образом надо достичь совпадения отверстия на блоке цилиндра с отверстием коленчатого вала. Это положение приведет поршень в верхнюю мертвую точку, при этом все клапаны должны быть закрыты.

    Теперь можно сделать замер зазоров с помощью специального щупа. Первый замер лучше всего сделать у выпускного клапана. Если величина не совпадает с нужной, с помощью рожкового ключа откручивается контргайка регулировочного винта и выставляется правильный зазор.

    В руководстве по ремонту двигателей Cummins, рассмотрены наиболее легко обнаруживаемые и распространенные виды неисправностей дизельных двигателей, причины и способы устранения отказов.

    Если вовремя не произвести регулировку клапанов и продолжать эксплуатацию двигателя Каминс на Валдае то это может привести к дополнительным неисправностям в газораспределительном механизме. О том как произвести регулировку читайте тут.

    Если все сделано верно, то в зазор щуп будет проходить с усилием. Затянув контргайку, можно перейти к впускному клапану. С ним проделывается та же процедура. Рожковым ключом (поворот на 180?) приводится в верхнюю мертвую точку следующий поршень и вновь осуществляются замеры. И так четыре раза – по количеству цилиндров.

    После окончания регулировки крышка головки блока цилиндров тщательно протирается, как и посадочное место. Прежде чем установить крышку, надо заменить прокладку. Дальнейшая установка крышки производится аккуратно, чтобы не сорвалась резьба креплений и не продавилась прокладка.

    Сервисный центр для «ГАЗели»

    Клапанная система в автомобиле «ГАЗель-Бизнес» – очень требовательный и сложный механизм, и внимательное отношение к нему поможет продлить срок эксплуатации.

    Это значит, что надо вовремя проводить техническую диагностику и незамедлительно реагировать на шумы при работе двигателя.

    Не каждый автовладелец обладает опытом ремонта собственного автомобиля. Не стоит начинать приобретать его, самостоятельно занявшись регулировкой клапанного механизма! Владельцу «ГАЗели-Бизнес» проще обратиться в авторизованный сервисный центр, где этой процедурой займутся профессионалы. Кроме того, существуют сети сертифицированных станций технического обслуживания, где также могут произвести регулировку этого важного узла.

    То же самое можно порекомендовать и тем владельцам «ГАЗелей», которые имеют представление о газораспределительной и клапанной системе и уже проводили регулировку самостоятельно. Хотя, когда все инструменты под рукой, а процедура регулировки понятна, желание сэкономить кажется и разумным, и справедливым.
